Jede STL- Designdatei einer Bohrschablone enthält ein Loch, in das die Hülse zur Führung des Bohrers eingesetzt wird.
Für das Einsetzen einer Hülse in eine gedruckte Bohrschablone, ist es wichtig, dass der Durchmesser der Löcher entweder gleich groß ist, wie der Außendurchmesser der Hülse oder etwas größer.
Bei der heutigen 3D-Drucktechnologie werden die Löcher in der Regel mit einem etwas kleineren Durchmesser gedruckt anstatt mit dem exakten Durchmesser der STL-Datei. Zur Korrektur ist die Angabe eines „Hülsen-Offset“ erforderlich.
Der Offset hängt von verschiedenen Faktoren ab, wie der Art des verwendeten 3D-Druckers, der Kalibrierung und Wartung sowie in manchen Fällen auch vom individuellen Drucker.
Beispiele – Typische Offsets sind:
Formlabs – Form 2 ~ 80µm
SprintRay – SprintRay Pro95 ~ 200µm
Objet Eden 260V ~ 80µm
DS – Primeprint ~ 80µm

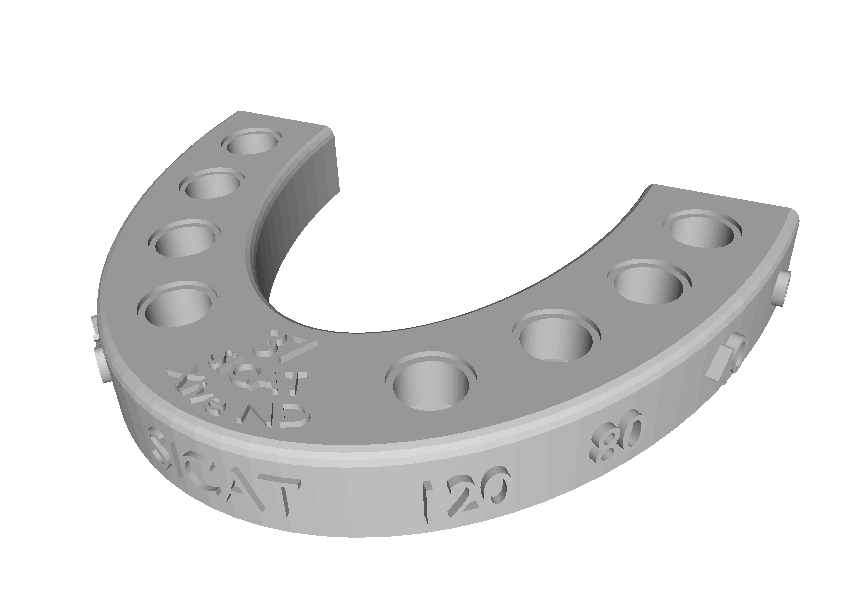

Zur Bestimmung Ihres individuellen Drucker Offsets können Sie hier den passenden Offset-Referenzkörper herunterladen. Dieser ist spezifisch für die verfügbare Hülse. Hülsen und Bohrer können im SICAT Store erworben werden.
Bevor sie die Behandlung beginnen, müssen Sie die passende Hülse in Ihren RAPID ACCESSGUIDE einsetzen. Folgende Hülsenoptionen können Sie bei SICAT bestellen:
Systemhersteller | Systemname | Hülsenoptionen | Referenznummer |
---|---|---|---|
SICAT | Endo Sleeve 1.2mm | SICAT | E106030311 |
