WAS EIN HÜLSEN-OFFSET IST UND WARUM SIE IHN ANGEBEN MÜSSEN

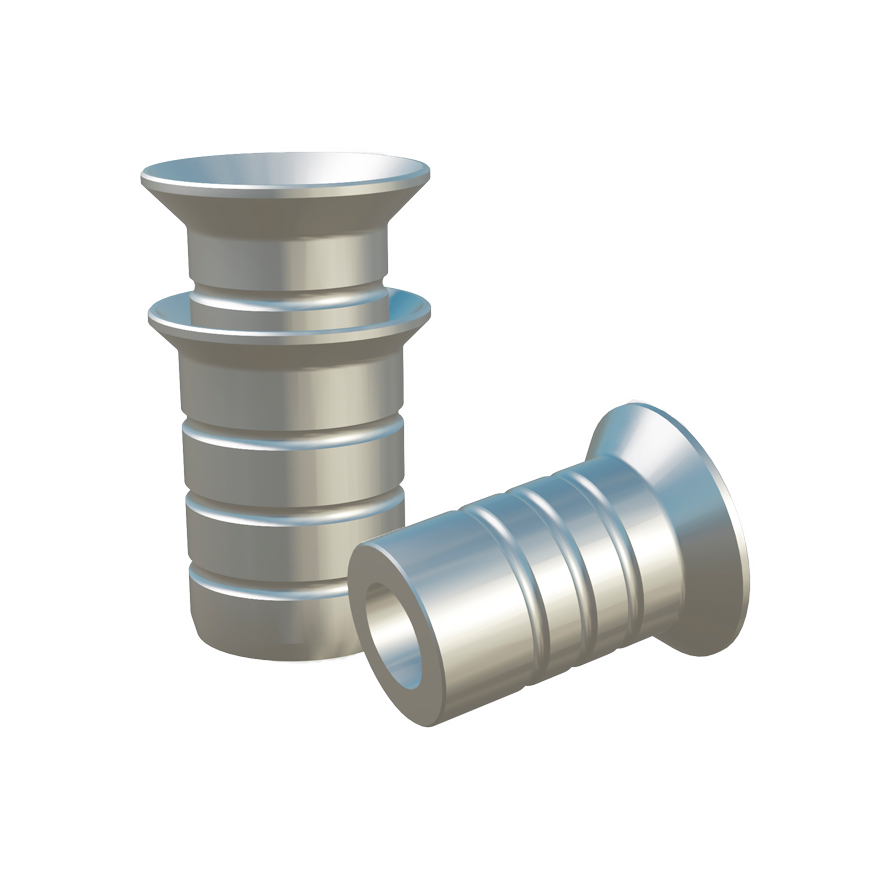

Jede STL-Designdatei einer Bohrschablone enthält Löcher, in die Hülsen bzw. Löffel zur Führung der chirurgischen Instrumente eingesetzt werden.

Um die Hülse in die gedruckte Bohrschablone einsetzen zu können, müssen die Löcher den gleichen oder einen etwas größeren Durchmesser haben als der Außendurchmesser der Hülse.

Charakteristisch für die heutige 3D-Drucktechnologie ist, dass die Löcher mit einem etwas kleineren Durchmesser gedruckt werden als der genaue Durchmesser der STL-Datei. Um dies zu korrigieren, müssen Sie einen „Hülsen-Offset“ angeben.

Der Offset hängt von der Art des verwendeten 3D-Druckers, der Kalibrierung und Wartung und manchmal auch von dem einzelnen Drucker ab.

Beispiele – Typische Offsets sind:

Formlabs – Form 2 ~ 80µm
SprintRay – SprintRay Pro95 ~ 200µm
Objet Eden 260V ~ 80µm
DS – Primeprint ~ 80µm

WIE SIE WISSEN, WELCHE HÜLSENOPTIONEN VERFÜGBAR SIND

Mit der SICAT Implant Software können Sie Hülsen für die chirurgischen Instrumente Ihres Implantatsystems planen. Mit dem RAPID DIGITALGUIDE haben Sie dann die Möglichkeit, diese Hülsen selbst in Ihre gedruckte Bohrschablone einzusetzen. Eine Liste aller verfügbaren Hülsenoptionen finden Sie hier.

WIE SIE HERAUSFINDEN, OB DIE TECHNISCHEN VORRAUSSETZUNGEN FÜR DEN SICAT RAPID DIGITALGUIDE VORHANDEN SIND

Für die Bestellung eines RAPID DIGITALGUIDES wird SICAT Implant V.2.0.1 oder neuer, sowie die SICAT Implantatdatenbank Version V2.0 Update 3 oder neuer benötigt. Um herauszufinden, welche SICAT Implant Software Version und welche SICAT Implantatdatenbank Sie aktuell verwenden, folgen Sie bitte der folgenden Anleitung:

1.  Öffnen Sie die SICAT Suite und klicken Sie auf das Fragezeichen auf der oberen rechten Seite.

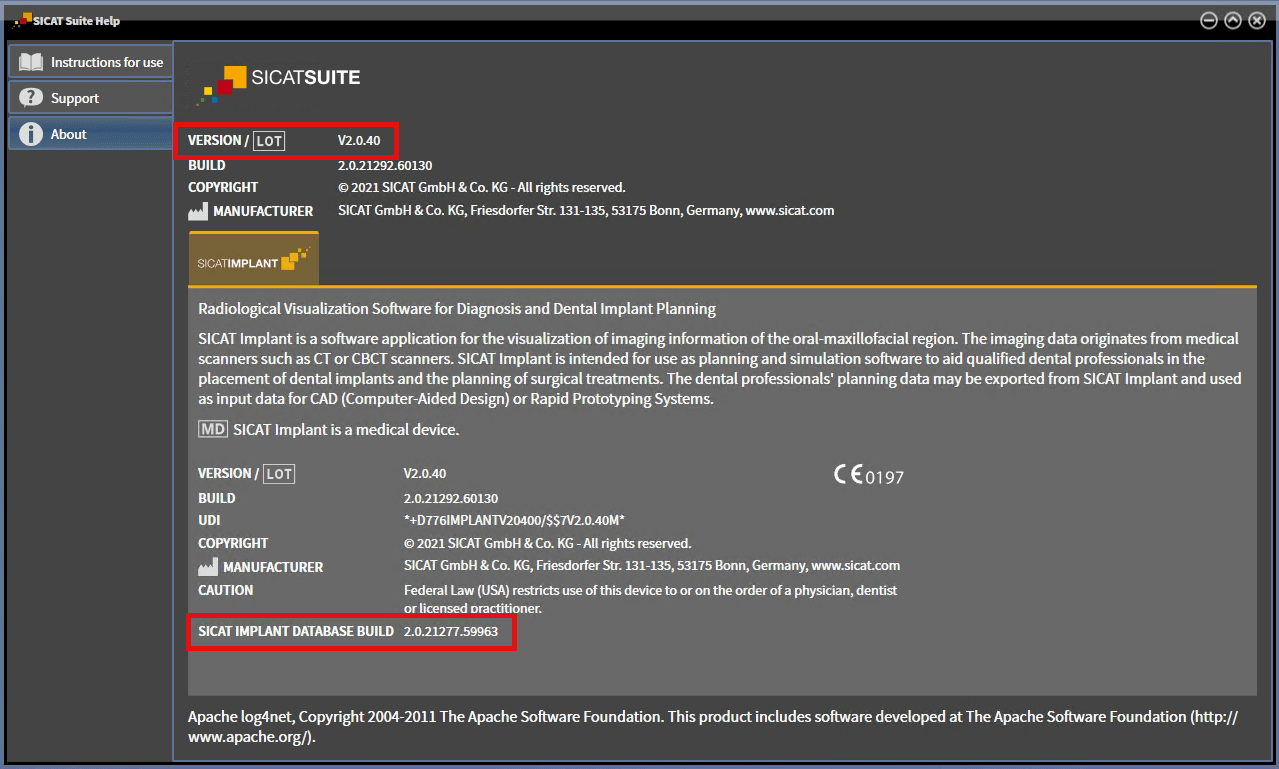

2. Im folgenden Fenster klicken Sie auf den „Über“ Knopf und die benötigten Informationen werden angezeigt (im Bild rot markiert).
